寬流道板式換熱器
板框式換熱器
作者：
admin
來源：
本站
時間:
2022-04-21 03:19:00

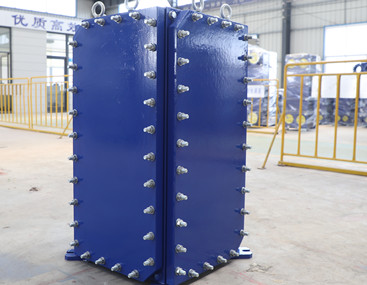

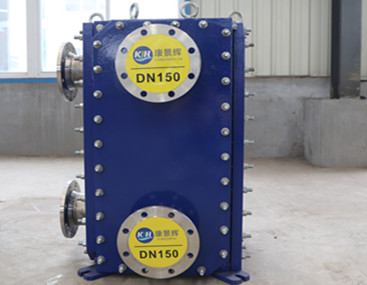

板框式換熱器即為可拆全焊接板式換熱器，它的主要換熱部件為金屬換熱板片，根據工況定做。冷、熱介質在換熱板片間進行間隔式換熱。
從換熱器的結構出發，這種焊接換熱器和板式換熱器的形式基本相同。它由一系列同型號的板材、側板、隔板、密封墊、框架、上下導桿和立柱組成。在板之間形成薄的矩形通道，并且由柱、隔板和其它元件形成整體框架。在這個過程中，板在形成換熱的板束中起著重要的作用，然后在兩側的通道中用隔板設計板束。
其中，換熱板作為核心元件，起著導熱的作用，是決定整個系統換熱性能的重要衡量指標。側板、隔板等其他元件決定了設備的整體溫度、耐壓和各項參數的運行指標。
2、應用適應性強。該換熱器可接受各種原材料的定制加工，如304、316L、904L、254SMO、N6等。并且可以根據客戶端的流程需求靈活配置流程，從而減少了大量的流程成本。
3、耐溫性強。換熱器可以定制耐高溫鈦材料，所以在一些高溫領域，它的運行工藝還是很好的，避免了換熱板的腐蝕，提高了介質本身的適應性。
4、換熱器主要部件均為焊接板，盲板采用螺母連接，可快速安裝和拆卸。
5、易于維護和清潔，這是我們后期產品維護的檢測設備的一個標準。比如我們只能通過自清洗或者沖洗的方式來維護管式換熱器，但是該換熱器也是可以拆卸的，板片間的堵塞情況清晰可見。所以對于后期的維護非常方便。
6、寬短流道的組合形式適用于容易堵塞的工況；
7、與普通板式換熱器一樣，占地面積小，可垂直和水平安裝。
板框式換熱器內部板片全焊接，使其密封性好，同時外殼可以拆卸，可以清晰地看到板片間的堵塞情況，便于清洗維護。
一、產品概述
其中，換熱板作為核心元件，起著導熱的作用，是決定整個系統換熱性能的重要衡量指標。側板、隔板等其他元件決定了設備的整體溫度、耐壓和各項參數的運行指標。
二、可拆全焊接板式換熱器的工作原理
雖然換熱器有各種流程，但畢竟是隔板換熱器，所以其換熱形式與基本板式換熱器差別不大。從板的兩端注入兩種不同的介質開始運行，介質的流通面積和流速由內部的擋板控制。兩種介質進行熱交換，達到恒溫的效果，從而完成熱交換的目的。三、板框式換熱器的優點
1、換熱器是低壓的，雖然設備不能承受非常大的壓力，但是本身工藝性能是好的。在一些基本的工業換熱領域，換熱速度快，可以及時向用戶提供熱能。還可以列為人字形波紋板，實現角孔導流，同時運行多種工藝介質，不僅速度高，還減少了很多阻力。3、耐溫性強。換熱器可以定制耐高溫鈦材料，所以在一些高溫領域，它的運行工藝還是很好的，避免了換熱板的腐蝕，提高了介質本身的適應性。
4、換熱器主要部件均為焊接板，盲板采用螺母連接，可快速安裝和拆卸。
5、易于維護和清潔，這是我們后期產品維護的檢測設備的一個標準。比如我們只能通過自清洗或者沖洗的方式來維護管式換熱器，但是該換熱器也是可以拆卸的，板片間的堵塞情況清晰可見。所以對于后期的維護非常方便。
6、寬短流道的組合形式適用于容易堵塞的工況；
7、與普通板式換熱器一樣，占地面積小，可垂直和水平安裝。
板框式換熱器內部板片全焊接，使其密封性好，同時外殼可以拆卸，可以清晰地看到板片間的堵塞情況，便于清洗維護。
